Low pass filter example by gnuradio
GNURadio 低通滤波器入门：从搭流图到看懂通带/过渡带/阻带，并动手算一遍截止频率、过渡带宽与阻带衰减。
一句话：低通滤波器只让低频过、把高频衰减掉——但”衰减”不是一刀切，而是在截止频率附近平滑地滑下去。
一、背景：为什么第一个滤波器是低通
低通滤波器是信号处理里最基础的积木：通低频、阻高频。无论是抗混叠、限带宽还是去除高频噪声，都少不了它。
这篇文章用一个最小例子把它讲透：搭出流图 → 看频率响应 → 算清楚截止频率、过渡带宽、阻带衰减到底是怎么回事。
二、原理：滤波器的三个区
先建立一个心智模型。一个低通滤波器的幅频响应可以分成三段：
- 通带：从 0 到截止频率，信号几乎无损通过；
- 过渡带：从截止频率到阻带起始频率，幅度快速下降（注意：不是瞬间归零）；
- 阻带：阻带起始频率以上，信号被大幅衰减抑制，通常要求 ≤ −60 dB。
所以低通滤波器不是”一刀切”，而是在截止频率附近平滑衰减——这正是 FIR 滤波器的特征。
三、动手：复现步骤
1. 需要的 block
- Signal Source（信号源）
- Low Pass Filter（低通滤波器）
- Throttle（限速）
- QT GUI Frequency Sink（看频谱）
- QT GUI Range（频率滑块）
2. 连接

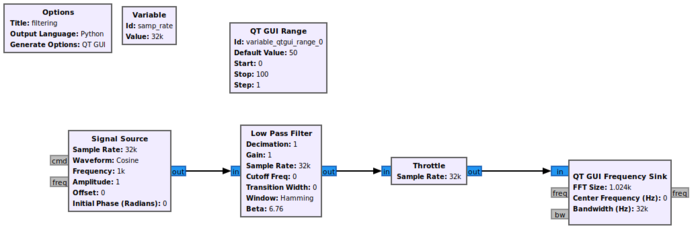

按下图连接：
3. 参数设置
QT GUI Range
- id：
frequency - Default Value：
0 - Start：
-samp_rate/2 - Stop：
samp_rate/2
Signal Source
- Frequency：
frequency
Low Pass Filter
- Cutoff Freq：
samp_rate/4 - Transition Width：
samp_rate/8
为什么这么填？
samp_rate = 32k，所以samp_rate/4 = 8k（截止频率），samp_rate/8 = 4k（过渡带宽）。这样 8 kHz 以下通过，8 kHz 以上开始衰减。
4. 运行验证
运行后拖动频率滑块：frequency 就是正弦波本身的频率，你可以直接看到波形在通带/过渡带/阻带里的变化。
四、深入：算一遍过渡带
光看不够，我们来算。已知：
- 采样率
- 截止频率
- 过渡带宽
- 阻带起始频率
- 阻带衰减典型值
- 截止处衰减
过渡带内的幅度近似按线性衰减：
含义很直白：
- 从截止频率处的 −3 dB 出发；
- 随频率线性增加衰减量；
- 到阻带起点（
）时刚好达到 −60 dB。
实际数值会有出入：因为你代入计算时会发现和实测差得比较多，原因是 GNURadio 的低通滤波器用的是真实的 FIR 频率响应，还叠加了窗函数的影响。上面这个线性公式只是”教科书近似”，用来建立直觉，不是精确解。
五、常见坑与边界
- 过渡带越窄，滤波器阶数越高。过渡带宽从 4 kHz 缩到 1 kHz，需要的抽头数会成倍增加，计算量随之暴涨——窄过渡带是有代价的。
- 截止频率不能超过奈奎斯特频率（
）。填到 samp_rate/2以上没有意义。 - 别指望”瞬间归零”。截止频率附近一定是平滑滚降的，这是 FIR 滤波器的物理特性。
- 窗函数会影响实际衰减。想逼近理论上的 −60 dB，得配合合适的窗函数和足够多的抽头。
六、结论
低通滤波器 = 通带 + 过渡带 + 阻带三段式。设计时你在做的其实是一个取舍：过渡带越窄、衰减越陡，需要的抽头就越多、计算量就越大。理解了这一点，后面所有滤波器设计（包括 Taps）都是在这个取舍里做选择。
